ГЕНЕРАТОРЫ СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ


Генераторы находят применение в измерительной технике, в моделирующих и решающих устройствах, в системах кодирования и декодирования сигналов. С помощью этих сигналов осуществля­ются настройка и коррекция узлов приемных устройств. В частности, они могут служить для управления частотой гетеродинов.

Применяются они и в качестве опорных сигналов при выделении полезного сигнала из шумов.

Сигналы специальной формы можно формировать двумя спосо­бами: дискретным и аналоговым. Дискретный способ формирования основан на импульсных схемах, которые формируют весовые токи или напряжения. Суммирование весовых величин в определенной последовательности позволяет получить сигналы любого вида. Ана­логовый способ формирования различных сигналов значительно про­ще дискретного, но его возможности значительно ограничены. Этот способ применяется в основном при формировании сигналов тре­угольного и трапецеидального вида. Эти сигналы получили наиболь­шее распространение. Существует большое число устройств, формирующих эти сигналы. Многие из схем обладают малым коэффици­ентом нелинейности. В наиболее совершенных устройствах коэффи­циент нелинейности составляет десятые доли процента. В основу их положен принцип заряда конденсатора постоянным током. Слож­ность схемы определяется линейностью выходного сигнала. Очень часто схемы должны обеспечивать достаточно большой ток в на­грузке. Так, в телевизионных отклоняющих системах ток должен быть более 1 А. Схемы включения ОУ, которые применяются в уст­ройствах, можно найти в гл. I.

1. ИМПУЛЬСНЫЕ ГЕНЕРАТОРЫ

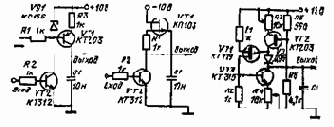

Формирователи с генератором тока. Управляемые генера­торы пилообразного сигнала (рис. 11.1) используют заряд конден­сатора от генератора постоянного тока. В первой схеме генератор построен на биполярном транзисторе, а во второй — на полевом. Коллекторный ток биполярного транзистора определяется резисто­ром R3 и опорным напряжением стабилитрона VD1. Амплитуда вы­ходного сигнала определяется выражением U = Iк/fС, где f — ча­стота импульсов входного сигнала.
Максимальная амплитуда вы­ходного сигнала будет равна 4 В. Для увеличения амплитуды необ­ходимо увеличить напряжение источника питания. Во второй схеме ток полевого транзистора определяется Iс= (Uo/R1)C, где Uo — пороговое напряжение полевого транзистора.

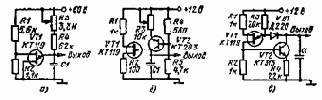

Генераторы на однопереходном транзисторе. Простым генера­тором пилообразного напряжения является -схема, построенная на однопереходном транзисторе (рис. 11.2, а). Пилообразное напряже­ние формируется на конденсаторе С1. Зарядный ток конденсатора определяется резисторами R3 и R4. При изменении емкости конден­сатора С1 от 1 мкФ до 200 пФ частота повторения импульсов ме­няется от 10 Гц до 200 кГц. С помощью резистора R3 частоту импульсов можно менять в 50 раз. Коэффициент нелинейности пилообразного напряжения менее 10%.

Для получения сигнала пилообразной формы с линейностью око­ло 1 — 3% следует применять схему рис. 11.2,6. В этой схеме кон­денсатор С1 заряжается от генератора тока, собранного на тран­зисторе VT2. Управление зарядным током осуществляется рези­стором R3.



                                                          Рис. 11.1



                                                          Рис. 11.2

На рис. 11.2, в изображена схема генератора, на выходе кото­рого формируется спадающее пилообразное напряжение. Заряд кон­денсатора С1 осуществляется через резистор R3 и диод VD1. Транзисторы VT1 и VT2 в это время закрыты. При определенном напряжении на конденсаторе открывается транзистор VT1 и закры­вается диод. На резисторе R2 появляется напряжение, которое открывает транзистор VT2. Через этот транзистор начинает проте­кать ток, который линейно разряжает конденсатор. Напряжение на конденсаторе падает. К концу разряда диод открывается, ток эмит­тера транзистора VT1 уменьшается и рабочая точка, расположен­ная на падающем участке вольт-амперной характеристики, стано­вится нестабильной. Это вызывает регенеративный процесс умень­шения тока и быстрое выключение транзистора.




После этого про­цесс повторяется.

Если вместо резистора R3 на рис. 11.2, в поставить генератор тока, как показано на рис. 11.2,6, то можно получить выходной сигнал треугольной формы. В этой схеме заряд и разряд конденса­тора осуществляется генераторами тока. Плавно меняя зарядные и разрядные токи с помощью резисторов R3 и R4, можно менять фронт сигнала.

Генераторы на лавинных транзисторах. Для получения сигна­лов пилообразной или треугольной формы можно применять схемы, в которых управляющим элементом является транзистор, работаю­щий в режиме лавинного пробоя. В схемах на рис. 11.3 применены транзисторы интегральной микросхемы К.101КТ1А.

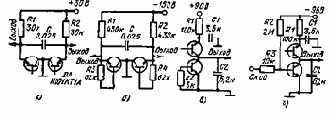

На рис. 11.3.а приведена схема генератора сигнала треугольной формы. В этой схеме транзисторы используются в инверсном вклю­чении. На выходе формируется сигнал с амплитудой 4 — 5 В и частотой 7 кГц. Другая схема, рис. 11.3, б, используют нормальное вклю­чение транзисторов. Амплитуда выходного сигнала может доходить до 60 В при частоте 100 кГц. В этих схемах происходит поочеред ное включение транзисторов. Конденсатор поочередно заряжается через резисторы R1 и R2. Высокая идентичность параметров тран­зисторов позволяет получить хорошую симметрию треугольного сигнала.



                                          Рис. 11.3

Для получения сигналов ступенчатой формы можно применить схемы, изображенные на рис. 11.3, в, г. На рис. 11.3, г изображен управляемый генератор, который формирует сигнал при поступлении на вход отрицательного импульса. Этот импульс закрывает нижний транзистор. Верхний транзистор, включенный в инверсном режиме, открывается, когда на конденсаторе С1 напряжение возрастет при­мерно до 8 В. В результате открывания верхнего транзистора про­исходит заряд конденсатора С2. Когда потенциалы этих конденса­торов сравняются, верхний транзистор закроется. Такой процесс происходит до тех пор, пока на конденсаторе С2 напряжение будет меньше пробоя нижнего транзистора. Нижний транзистор включен в нормальный режим, и его потенциал пробоя лежит в районе 40 В.


При этом напряжении нижний транзистор открывается и разря­жает конденсатор С2. На выходе формируется сигнал ступенчатой формы: амплитуда около 20 В, частота следования сигнала 2,5 кГц, длительность ступеньки 20 мкс, время нарастания 1 мкс, число сту­пенек 20.

2. ГЕНЕРАТОРЫ СИГНАЛА ПИЛООБРАЗНОЙ ФОРМЫ

Кадровая развертка. Задающий генератор пилообразного напряжения (рис. 11.4) собран на транзисторах VT1 и VT2. При включения питающего напряжения конденсаторы С1 и С2 заряжа­ются. Через базовые цепи транзисторов протекают токи, которые выводят транзисторы в режим насыщения. Спустя некоторое время зарядный ток конденсаторов уменьшится и достигнет такого значе­ния, при котором один из транзисторов выйдет из насыщения. Изменение напряжения в цепи коллектора транзистора VT1 закроет транзистор VT2. В результате конденсатор С1, включенный в цепь ООС, будет медленно разряжаться через коллекторную цепь тран­зистора VT1. Так как отрицательно заряженная обкладка конден­сатора С1 подключена к базе транзистора VT1, при разряде конденсатора уменьшается ток базы и в результате автоматически уста­навливается такое соотношение между токами коллектора и базы, которое точно равно коэффициенту передачи тока транзистора. За все время разряда конденсатора ток базы и напряжение на базе меняются незначительно. Ток через резисторы R1 и R2 остается постоянным и не зависит от процессов, протекающих в устройстве. Таким образом, во время прямого хода в генераторе имеется глубо­кая ООС, поддерживающая постоянным ток разряда конденсатора С1, а следовательно, и высокую линейность пилообразного напря­жения. Поскольку коэффициент передачи тока транзистора меняет­ся в зависимости от приложенного напряжения (в первоначальный момент на 1 — 2%), то и нелинейность сигнала будет характеризо­ваться таким же значением. Процесс разряда конденсатора прекра­щается при таких напряжениях на коллекторе, которые требуют для управления током коллектора значительного увеличения тока базы.


Коэффициент передачи тока транзистора резко падает. В этом слу­чае на базе транзистора VT2 значительно уменьшается закрываю­щий сигнал. Транзистор VT2 открывается. В его коллекторе появ­ляется положительное напряжение, открывающее транзистор. Воз­никает лавинообразный процесс. Оба транзистора открыты. Цикл работы повторяется.



                               Рис. 11.4

Приведенные на схеме номиналы элементов формируют на вы­ходе сигнал с амплитудой больше 10 В и с частотой 50 Гц. Для регулирования амплитуды выходного сигнала и его линейности служат резисторы R7 и R8 соответственно. Резистор R1 меняет ча­стоту задающего генератора.

Генератор двухполярного пилообразного сигнала. Генератор пилообразного сигнала с регулируемым наклоном (рис. 11.5) состо­ит из двух интегрирующих цепочек R5, С1 и R2, С2 и порогового элемента, построенного на транзисторах VT1 и VT2. При включении питания на базе транзистора VT2 возникает сигнал 10 В. По мере заряда конденсатора С1 напряжение уменьшается. В это время на­пряжение на базе транзистора VT1 увеличивается. На разных кон­цах потенциометра существуют сигналы с различными фронтами. Когда напряжение на базах транзисторов VT1 и VT2 сравняется, они откроются и произойдет разряд конденсаторов. После этого начнется новый цикл работы генератора. Наклон выходного пило­образного сигнала можно регулировать с помощью потенциометра в широких пределах.



                          Рис. 11.5



                          Рис. 11.6

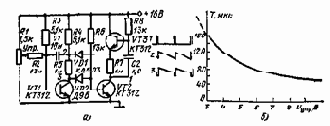

Управляемый генератор. Генератор пилообразного сигнала (рис. 11.6, а) построен по схеме интегратора с большой постоянной времени, которая определяется выражением т = h21ЭC1R4 где h21э — коэффициент передачи тока транзистора VT1. Транзистор VT1 медленно открывается: конденсатор С1 включен в цепь ООС. Напряжение в цепи коллектора уменьшается. В некоторый момент открывается диод VD2 и шунтирует вход транзистора VT2. Тран­зистор VT2 закрывается. Для ускорения процесса закрывания в его коллектор включена динамическая нагрузка — транзистор VT3. Через эмиттер транзистора VT3 конденсатор С1 быстро заряжается.


В ре­ зультате обратный ход пилообразного сигнала сведен к минимуму. Его длительность составляет менее 5 икс. Длительность пилообраз­ного сигнала можно регулировать с помощью базового тока тран­зистора VT1 (рис. 11.6,6).

Генератор пилообразного сигнала на интеграторе. В основу ге­нератора (рис. 11.7) положен интегратор на транзисторе. В качест­ве порогового и усилительного элементов используется интегральная микросхема К122УД1. Порог срабатывания микросхемы, равный 3 В, устанавливается делителем Rl, R2. При включении питания в коллекторе транзистора напряжение не может измениться скач­ком. Отрицательная обратная связь через конденсатор формирует на выходе линейно нарастающий сигнал. Постоянная времени равна т=h21ЭR3С2, где h21Э — коэффициент передачи тока транзистора. Когда напряжение на коллекторе достигнет 3 В, интегральная мик­росхема переключится. Положительное напряжение на выводе 5 пройдет через диод и откроет транзистор. Произойдет разряд кон­денсатора С2. На коллекторе вновь появится нулевой потенциал.



                   Рис. 11.7

Схема начнет новый цикл работы. Схема с указанными номиналами элементов формирует выходной сигнал с амплитудой 3 В, частотой следования 100 Гц и длительностью заднего фронта 0,1 мс.

Запускаемый генератор двухполярного сигнала. Для получения высоковольтного сигнала пилообразной формы в генераторе (рис. 11.8) применяют два каскада, на выходах которых формиру­ются падающий и нарастающий сигналы. Каждый каскад состоит из двух транзисторов. Транзисторы VT2 и VT4 являются сбрасыва­ющими, a VT1 и VT3 — активными элементами, в коллекторах ко­торых формируются выходные сигналы. После включения питания напряжение на коллекторе транзистора VT3 не может скачком из­мениться. Этому препятствует ООС через конденсатор С2. Напря­жение на коллекторе будет медленно нарастать. Скорость увеличе­ния напряжения определяется постоянной времени т=Л21Э Cz(Ru-{-+Rт), где hzi Э — коэффициент передачи тока транзистора.


Рези­стор R7 является ограничивающим. В другом каскаде в первый мо­ мент появляется напряжение 100 В. Далее напряжение уменьшается и стремится к нулю. Сброс напряжения в коллекторе транзистора VT1 происходит в тот момент, когда приходит входной импульс. В это время открывается транзистор VT4. Импульсный сигнал с конденсатора С4 проходит на базу транзистора VT2 и открывает его. Происходит одновременный сброс конденсаторов С1 и С2.



                               Рис. 11.8

Генератор пилообразного сигнала с регулируемой линейностью. В основу генератора (рис. 11.9) положен принцип заряда конденсатора С2 стабилизированным током. Стабилизатор тока построен на транзисторе VT2. Сигнал с конденсатора С2 поступает на вход эмиттерного повторителя. При формировании пилообразного сигнала напряжение на конденсаторе увеличивается. Одновременно с повы­шением напряжения на конденсаторе увеличивается ток базы тран­зистора VT3. В результате конденсатор заряжается не постоянным током, как того требует линейное нарастание напряжения, а током, уменьшающимся во времени. На заряд конденсатора влияет входное сопротивление эмиттерного повторителя. Для получения пилообраз­ного напряжения необходимо скомпенсировать ток базы транзисто­ра. Этого можно достигнуть цепью ОС, связывающей эмиттеры тран­зисторов VT2 и VT3. С увеличением выходного сигнала эмиттерного повторителя увеличивается эмнттерный ток транзистора VT2. Меняя сопротивление резистора R9 в цепи ОС, мы можем добиться возра­стающей или убывающей формы выходного сигнала.



                          Рис. 11.9

Для разряда конденсатора в схеме применяется блокинг-генера-тор. Во время заряда конденсатора диод закрыт питающим напря­жением. Когда транзистор VT1 открыт, конденсатор С2 разряжает­ся через диод VD1. Амплитуда выходного сигнала регулируется ре­зистором R5, а частота — резистором R1. Максимальная амплитуда равна 15 В.

3. УПРАВЛЯЕМЫЕ ГЕНЕРАТОРЫ

Генератор на полевом транзисторе. В основу генератора (рис. 11.10) положен заряд конденсатора-постоянным током, кото­рый задается полевым транзистором VT4. Скорость заряда конден­сатора определяется резистором R10. Нарастающее напряжение подается на базу транзистора эмиттерного повторителя, выход ко­торого подключен к триггеру — транзисторы VT1 и VT2. Выходной сигнал триггера поступает на базу транзистора VT3 для сброса напряжения на конденсаторе.



В исходном состоянии транзисторы VT2 и VT3 закрыты. Как только напряжение на конденсаторе достигнет б В, срабатывает триггер и открывается транзистор VT3. Конденсатор разряжается через открытый транзистор. При уменьшении напряжения на кон­денсаторе до 1 В триггер возвращается в исходное состояние. На­чинается новый цикл заряда конденсатора.

Приведенные на схеме номиналы элементов позволяют регули­ровать частоту выходного сигнала от 15 до 30 кГц. Если поставить конденсатор емкостью 0,033 мкФ, то частота выходного сигнала рав­на 1 кГц.




                   Рис. 11.10                                                        Рис. 11.11

Генератор сигнала треугольной формы на ОУ. В схеме рис. 11.11 на конденсаторе С формируется сигнал треугольной фор­мы с амплитудой 0,6 В. Заряд и разряд конденсатора осуществля­ются выходным сигналом ОУ, который автоматически меняется в тот момент, когда напряжение на конденсаторе достигает порога открывания. Порог открывания устанавливается делителем R2 и R3. Частота следования выходного сигнала определяется выражени­ем f=l/4R1C. Для выравнивания наклонов фронта и спада выход­ного сигнала служит резистор R6.

Формирователь треугольного сигнала. Формирователь рис. 11.12 позволяет получить на выходе сигнал треугольной формы. Амплиту­да сигнала достигает 90% напряжения питания при достаточно вы­сокой линейности фронтов.

В основу формирователя положен принцип заряда и разряда конденсатора через генераторы тока, построенные на транзисторах. Коллекторные токи транзисторов определяются опорными напряже­ниями стабилитронов и эмиттерными резисторами. При отсутствии входного сигнала через транзисторы должны протекать равные токи. Если равенство токов не выполняется из-за разброса номиналов стабилитронов и резисторов, то следует подстроить резистор R4. Появление входного сигнала с амплитудой больше напряжения про­боя стабилитронов вызовет разбаланс коллекторных токов.


Поло­ жительная полуволна входного сигнала уменьшит ток транзистора VT2. Ток транзистора VT1 останется без изменения. Разностный коллекторный ток будет заряжать конденсатор. С приходом отри­цательной полуволны уменьшится коллекторный ток транзистора VT1. Ток транзистора VT2 установится номинальным. Конденсатор будет разряжаться током транзистора VT2. Если амплитуда вход­ного сигнала меньше напряжения питания, то наблюдается прямая зависимость между амплитудами входного и выходного сигналов, а если больше напряжения питания, то амплитуда выходного сиг­нала постоянна.

Емкость конденсатора рассчитывается по формуле С= 103I/2fUmах (мкФ), где I — ток транзистора; f — частота вход­ного сигнала; Umax — амплитуда выходного сигнала.



       Рис. 11.12                                Рис. 11.13                                Рис. 11.14



                          Рис. 11.15

Широкодиапазонный генератор сигнала треугольной формы. Ге­нератор сигнала треугольной формы (рис. 11.13) позволяет полу­чить частоту от 0,01 Гц до 0,1 МГц. Выходной сигнал 20 В формируeтся на конденсаторе С4 коллекторными токами транзисторов VT4, VT6. При заряде конденсатора транзисторы VT4 и VT5 откры­ты, а транзисторы VT3 и VT6 закрыты. Когда напряжение на кон-денсаторе возрастет до уровня, определяемого делителем R1 — R3 транзистор VT1 откроется. Следом за ним откроются транзисторы VT3 и VT6, которые закрывают транзисторы VT4 и VT5 Начнется процесс разряда конденсатора через транзистор VT6 По достиже­нии нижнего уровня откроется транзистор VT2. Этот процесс воз-вращает схему в первоначальное состояние. Вновь начинается заряд конденсатора. Частота выходного сигнала может линейно меняться с помощью резистора R5 с перекрытием в 20 раз. Для конденсатора емкостью 1 нФ и при R5 = 510 кОм частота равна 001 Гц

Формирователь ступенчатого сигнала. В исходном состоянии (рис. 11 14) конденсатор заряжен до напряжения питания Все тран­зисторы закрыты. Входной импульс положительной полярности от­крывает транзистор VT1. Через этот транзистор протекает ток ко­торый разряжает конденсатор.


Напряжение на конденсаторе умень­шается. Второй входной импульс также разрядит конденсатор на дискретное значение напряжения. В результате этого каждый им­пульс будет ступеньками уменьшать напряжение на конденсаторе Как только напряжение на конденсаторе сравняется с напряжением на делителе R4, R5, открывается транзистор VT2 и наступает ре­лаксационный процесс в составном каскаде. Транзисторы VT2 и VT3 открываются. Происходит процесс заряда конденсатора После этого начинается новый цикл разряда конденсатора.

Генератор трапецеидального сигнала с регулируемой длитель­ностью фронта. В основу генератора (рис. 11.15) положен мульти­вибратор который управляет работой токозадающих транзисторов VT3 и VT4. Когда транзистор VT2 открыт, через транзистор VT3 протекает зарядный ток конденсатора СЗ. Скорость нарастания на­пряжения на конденсаторе (или фронт выходного сигнала) зависит от зарядного тока, который регулируется резистором R12 Макси­мальное напряжение на конденсаторе ограничено стабилитроном VD2. При переключении транзисторов мультивибратора в другое состояние начинается процесс разряда конденсатора. Транзистор VT3 закрывается, а транзистор VT4 открывается. Разрядный ток транзистора VT4 регулируется с помощью резистора R15. Значение этого тока определяет спад выходного сигнала. Частота и скваж­ность выходного сигнала регулируются резисторами R2 и R4. Гене­ратор может работать в широком диапазоне частот, вплоть до 1 МГц. При больших изменениях частоты выходного сигнала необ­ходимо менять номиналы емкостей конденсаторов С1 и С2.

4. ГЕНЕРАТОРЫ НА ОУ

Управляемый генератор сигнала пилообразной формы. Ге­нератор (рис. 11.16) состоит из порогового устройства и интегра­тора. Выходное напряжение отрицательной полярности порогового устройства, построенного на ОУ DA1, подается на вход интегратора. Конденсатор С, включенный в цепь ООС, постепенно заряжается. На выходе ОУ DA2 формируется линейно нарастающий сигнал. Когда на неинвертирующем входе ОУ DA1 будет нулевой потенци­ал, произойдет ее переключение.


Выходной сигнал положительной полярности проходит через диод и разряжает конденсатор. Когда конденсатор полностью разрядится, ОУ DA1 вновь вернется в ис­ходное состояние и начнется новый цикл формирования выходного сигнала. Частота следования выходного сигнала определяется вы­ражением f = 3/C(R3 + R4).

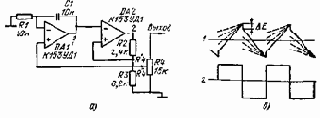

Генератор на ОУ К153УД1. Генератор треугольных импульсов (рис. 11.17, а) построен на двух ОУ. Первый ОУ выполняет функции интегратора, а второй является пороговым элементом. Напряжение на выходе ОУ DA1 линейно возрастает (убывает). Когда оно срав­няется по абсолютному значению с выходным напряжением ОУ DA2, переключится второй ОУ и на делителе R5, R6 изменится полярность напряжения. В этом случае выходной сигнал ОУ DA1 будет линейно убывать (возрастать). В последующий момент про­изойдет сравнение выходного сигнала ОУ DA1 с порогом закрыва­ния ОУ DA2. Произойдет вторичное переключение ОУ DA2. Зави­симость периода сигнала треугольной формы от коэффициента передачи ОУ DA2 показана на рис. 11.17,6.

Генератор на однопереходном транзисторе с усилителем. Гене­ратор пилообразного сигнала (рис. 11.18, а) построен на ОУ, кото­рый выполняет функции интегратора. Скорость нарастания выход­ного сигнала зависит от входного напряжения. Когда напряжение на выходе ОУ достигнет 8 В, открывается однопереходный транзи­стор. Положительный импульс на резисторе R2 проходит через диод, и разряжается интегрирующий конденсатор. Зависимость ча­стоты выходного сигнала от на­пряжения на входе показана на рис. 11.18, б.



       Рис. 11.16                                                        Рис. 11.17

Генератор с двойной ПОС. Ге­нератор (рис. 11.19, а) состоит из интегратора, выполненного на ОУ DA2. Когда ОУ DA2 переключа­ется, на его неинвертирующий вход подается напряжение ПОС, которое определяет порог срабатывания схемы. С потенциометра R4 на неинвертирующий вход ОУ DA1 действует вторая ПОС. Если величина этой связи меньше порога открывания ОУ DA2, то передний фронт импульсного сигнала на выходе ОУ DA1 пройдет через конденсатор С1 на инвертирующий его вход.


С этого момента начинается про­ цесс заряда конденсатора С1. Напряжение на выходе ОУ DA1 мед­ленно увеличивается. Когда оно достигнет порога открывания ОУ DA2, происходит переключение ОУ DA2. Начинается процесс разряда конденсатора С1. Частота следования импульсов выходно­го сигнала определяется выражением f=K2/4RC(K1-K2);



                          Рис. 11.18



                          Рис. 11.19



                          Рис. 11.20

K1 = R2/(R2+R3); K2 = R'4/(R'4+R"4). В зависимости от уровня сиг­нала ПОС в ОУ DA1 можно регулировать ступеньку выходного сигнала. Максимальное значение, ДE определяется напряжением на делителе R2, R3. На рис. 11.19,6 приведены эпюры напряжения в гонках схемы.

Запускаемый генератор сигнала. Выходное напряжение (рис. 11.20, а), формируемое на конденсаторе СЗ, равно U3 = = (t/C3)I2. Конденсатор заряжается линейно возрастающим током I2 = U2/R5 транзистора VT2. Управление коллекторным током тран­зистора VT2 осуществляется напряжением на конденсаторе С2 (U2= (t/С2)I3). Это напряжение зависит от тока транзистора VT3 (l3=UБ/R4). В результате U3 = Uб t2/C2C3R4R5. Для указанных на схеме номиналов элементов частота выходного сигнала равна 5 кГц. Сброс конденсаторов С2 и СЗ осуществляется внешним сиг­налом через транзисторы VT4 и VT1. На рис. 11.20,6 приведены эпюры напряжения в разных точках схемы.

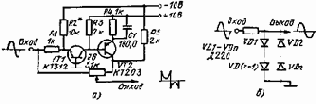

Формирователь сигнала вида sec x. Формирование функции secx осуществляется от входного гармонического сигнала. Схема (рис. 11.21, а) может работать от единиц герц до сотен килогерц. В первом транзисторе происходит ограничение входного сигнала с амплитудой 2,5 В. Второй транзистор увеличивает крутизну фронтов прямоугольного сигнала и меняет его фазу. Сигнал на коллекторе транзистора VT2 суммируется с входным сигналом на резисторе R6. Выходной сигнал выбирается в определенной точке потенциометра так, чтобы можно было установить определенное значение глубины впадины функции sec я. Следует заметить, что эта схема формирования может давать погрешность в некоторых точках до 10%.


При увеличении амплитуд меандрового и гармонического сиг­ налов погрешность уменьшается. Для увеличения точности форми­рования функции sec а; можно поставить на входе схему диодного ограничения (рис. 11.21,6). Роль этой схемы заключается в том, чтобы сгладить вершины гармонического сигнала. С пом-ощью до­полнительной схемы точность моделирования может быть повыше­на до 5%.



                                                          Рис. 11.21

5. ГЕНЕРАТОРЫ СЛОЖНЫХ СИГНАЛОВ

Диодный генератор сложных сигналов. Сигналы сложной формы образуются (рис. 11.22) в результате изменения коэффици­ента усиления дифференциального усилителя. При малых входных сигналах все диоды закрыты. Коэффициент усиления, определяемый резисторами R2, R3 и R11, R12, близок к единице. С увеличением уровня входного сигнала начинают проводить диоды в эмиттерных цепях транзисторов. Это приводит к увеличению коэффициента уси­ления. Выходной сигнал становится более крутым. Три уровня из­менения коэффициента усиления используются как для положитель­ной, так и для отрицательной полярностей входного сигнала. Каждая цепь, состоящая из диодов и потенциометра, определяет разный порог открывания. Точная форма выходного сигнала под­страивается соответствующим потенциометром.

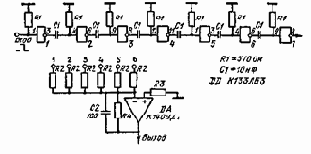

Дискретный формирователь сигналов специальных форм. В ос­нове генератора (рис. 11.23) лежит многофазный мультивибратор, который запускается импульсом положительной полярности. В схе­ме поочередно будут открываться транзисторы VT3. В открытом состоянии находится лишь один транзистор. В проводящее состоя­ние перейдет транзистор VT2, который в эмиттер транзистора VT1 направит ток, определяемый рези­стором R5. Если сопротивления резисторов меняются по опреде­ленному закону, то амплитуда выходного сигнала меняется по этому же закону. С помощью ре­зисторов R5 можно получить лю­бой закон изменения выходного сигнала. Частота переключения каналов определяется постоянной времени R6C2.





                   Рис. 11.22                                            Рис. 11.23



                          Рис. 11.24

Генератор функций. На вход генератора (рис. 11.24) подается импульсный сигнал положительной полярности. Логическая схема 2И — НЕ интегральной микросхе­мы К133ЛАЗ закрывается. На вы­ходе 1 появляется сигнал отрица­тельной полярности с длитель­ностью, равной длительности вход­ного сигнала. Этот сигнал на RС-цепочке дифференцируется, и положительный импульс закрывает вторую логическую схему. На выходе этой схемы появляется импульс отрицательной полярности длительностью 5 мкс. Все последующие цепочки работают аналогичным образом. На выходах 1 — 7 последовательно друг за другом воз­никают импульсные сигналы. Все эти сигналы суммируются через определенные весовые резисторы на входе ОУ. В зависимости от по­следовательности принятых сопротивлений весовых резисторов на выходе ОУ можно сформировать сигнал любой сложности. Амплиту­да выходного сигнала определяется сопротивлением резистора R4. Для балансировки ОУ сопротивление резистора R3 подбирается под суммарное сопротивление весовых резисторов.
