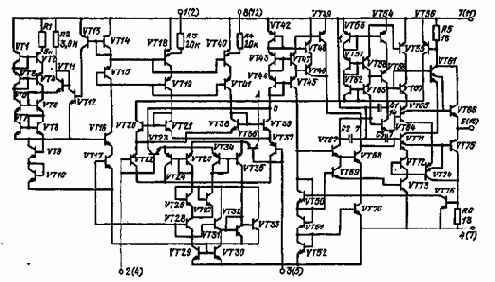

Микросхема К154УД1. Электрическая схема ОУ представ­лена на рис. 1.211. На входе усилителя — два дифференциальных каскада с общими входами: один на транзисторах VT22 и У Т 37 проводимостью типа р-n-р, а второй на транзисторах VT23 и VT36 проводимостью типа n-р-n. Применение на входах транзисторов раз­ного типа проводимости позволяет установить рабочий режим уси­лителя без внешних резисторных цепей и уменьшить входной ток. В эмиттерах транзисторов VT23 и VT3& включены две схемы транс­форматоров тока, которые передают изменения тока одного транзи­стора в цепь другого. Например, увеличение тока транзистора VT23 будет странсформировано в уменьшение тока в транзисторе VT36. Эти функции выполняют транзисторы VT24, VT25 и VT34, VT35, Во втором входном дифференциальном каскаде на транзисто­рах VT23 и VT37 нагрузкой является аналогичная схема. Роль трансформаторов тока выполняют транзисторы VT20, VT21 и VT38, VT39.

Выходные сигналы двух дифференциальных каскадов объединя­ются в точках А. и Б. Нагрузкой для объединенных токов являются транзисторы VT42 — VT44 и VT53, VT57, VT62. Напряжение на тран­зисторах VT42 — VT44 преобразуется в ток транзистора VT45. Во . второй группе нагрузочных транзисторов формируется ток транзисто­ра VT63. Эти токи создают ладение напряжения на транзисторах VT50 — VT52 и VT67, VT69. Через транзисторы VT64 и VT68 сигналы поступают на повторители, собранные на многоэмйттерных транзис­торах VT65 и VT71. Транзисторы VT55 и VT73 являются генерато­рами тока, которые выполняют роль нагрузки в повторителях. С многоэмиттерных транзисторов сигнал поступает в выходной кас­кад на транзисторах VT66 и VT75. Для защиты усилителя от перегрузок по выходному току включены резисторы R5 и Кб. Напря­жение на этих резисторах управляет транзисторами VT56 и VT76. При перегрузках эти транзисторы открываются и изменяют режим усилителя, что приводит к уменьшению выходного тока.

Для согласования режимов работы основных узлов усилителя по постоянному току в схеме применен многоуровневый стабилиза­тор напряжения! Роль этого стабилизатора выполняют транзисторы УТ1 — VT17. Напряжения стабилизатора используются в различных точках схемы.
С их помощью устанавливаются рабочие токи тран­зисторов VT18 и VT40, VT19 и VT41, VT28, VT31 и др.



                                                                   Рис. 1.211

На рис. 1.212 показана амплитудно-частотная характеристика. Изменение максимальной амплитуды выходного сигнала от частоты представлено на рис. 1.213. Относительные изменения коэффициента усиления и напряжения смещения от напряжения питания показаны на рис. 1.214 и 1.215; изменения входного тока, разности входных токов и напряжения смещения — на рис. 1.216 — 1.218. Нагрузочная способность для различных полярностей выходного сигнала представ­лена на рис. 1.219.



       Рис. 1.212                                Рис. 1.213                    Рис. 1.214                    Рис. 1.215




       Рис. 1.216                                Рис. 1.217                                Рис. 1.218





       Рис. 1.219                                Рис. 1.220                                Рис. 1.221



Основная схема включения ОУ изображена на рис. 1.220. В этой схеме должно быть выполнено условие RкR3/(Rк+R3)>2 кОм и Сн=150 пФ. Цепь коррекции в схеме представлена рези­стором Rк=51 Ом и конденсатором Ск, который подбирается исхо­дя из емкости нагрузки Св: Ск (пФ)=Сн (пФ)-0,5 (кОм)/R3 (Ом). В зависимости от номиналов применяемых элементов на выходе уси­лителя рис. 1.221 формируются сигналы различной формы, проиллю­стрированные на рис. 1.222. Для балансировки усилителя приме­няется схема на рис. 1.223.




                   Рис. 1.222                                            Рис. 1.223

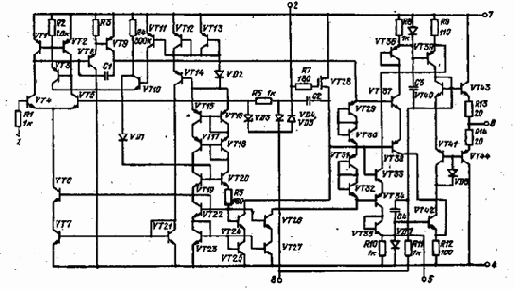

Микросхема К154 УД2. Электрическая схема ОУ приведена на рис. 1.224. Входной дифференциальный каскад построен на транзисто­рах VT4 и VT5. В коллектор этих транзисторов включена схема «то­ковое зеркало», выполняющая функции двух генераторов тока и обеспечивающая большое выходное сопротивление. Выходной сигнал дифференциального каскада подается через эмиттерный повторитель на транзисторе VT8 на базу усилительного каскада на транзисторе VT9, в коллекторной цепи которого включены транзисторы VT29__



VT32 и VT26, VT27. Транзисторы VT26 и VT27 являются нагрузкой генератора тока, а транзисторы VT2P — VT32, включенные попарно в диодный режим, создают напряжение смещения для открывания транзисторов в последующих каскадах. Транзисторы VT29 и VT30 .открывают транзисторы VT33 и VT34. Коллекторной нагрузкой тран­зистора VT37 является цепочка R8, VD6 и транзистор VT36 в диод­ном включении. Коллекторной нагрузкой транзистора VT34 является цепочка RIO, VD7 и VT35. Парафазное напряжение с этих нагрузок поступает на базы транзисторов VT39 и VT42, работающих в усили­тельном режиме. В коллекторную цепь этих транзисторов включен составной эмиттерный повторитель на транзисторах VT43 и VT44. Для уменьшения порога открывания выходного каскада используют-, ся два транзистбра VT40 и VT41, на которых создается постоянное напряжение, близкое к 1,4 В.

Поскольку в схеме ОУ используются в большом количестве ге­нераторы тока, которые требуют токозадающих напряжений, то зна­чительная часть транзисторов всей схемы предназначена для построе­ния многоуровневого стабилизатора напряжения. Схема стабилиза­тора выполнена на транзисторах VTJ1 — VT25 и построена в виде многокаскадного генератора тока.

На рис. 1.225 показана амплитудно-частотная характеристика. Изменения максимального выходного напряжения от частоты пред­ставлены на рис. 1.226. Зависимости коэффициента ослабления син­фазного входного напряжения, входного тока, разности входных то­ков и напряжения смещения от напряжения питания представлены на рис. 1.227 — 1.230. Изменения относительной скорости нарастания выходного напряжения и максимального выходного напряжения от напряжения питания показаны на рис. 1.231, 1.232. Зависимость ско­рости нарастания выходного сигнала, коэффициента ослабления син­фазного выходного напряжения, входного тока и разности входных токов от температуры показаны на рис. 1.233 — 1.236.



                                                                                                          Рис. 1.224



Основная схема включения ОУ показана на рис. 1.237. Коэффи­циент усиления схемы Kу.« = 10. Здесь конденсатор коррекции Ск=3-10 пФ; а С1=3 — 10 пФ для всех значений Ky.u подбирается из условия C1=(R1/R2)CBX, где Свх= 3 — 30 пФ определяется эксперимен­тально, R1=510 Ом, R3-5.1 кОм, R2=R1R3/(R1+R3).



       Рис. 1.225                    Рис. 1.226                    Рис. 1.227                    Рис. 1.228





       Рис. 1.229                    Рис. 1.230                    Рис. 1.231                    Рис. 1.232



       Рис. 1.233                    Рис. 1.234                                Рис. 1.235                    Рис. 1.236



       Рис. 1.237

Микросхема К154УДЗ. Электри­ческая схема ОУ приведена на рис. 1.238. На входе усилителя вклю­чены два эмиттерных повторителя на транзисторах VT10 и VT13, на­грузками которых являются генера­торы тока на транзисторах УТ15 и VT17. С выходов эмиттерных повто­рителей сигнал подается на диффе­ренциальный усилитель на транзисторах VT11 и VT12-. По постоян­ному току эти транзисторы питаются от генератора тока на тран­зисторе VT16. В коллекторе транзисторов VT11 и VT12 включена комбинированная нагрузка на транзисторах VT,6, VT7 и VT8, VT9. Эти транзисторы устанавливают постоянное напряжение на кол­лекторах дифференциальной пары. Постоянство напряжения обес­печивается сложным стабилизатором на транзисторах VT1 — VT5. Этот стабилизатор создает несколько уровней напряжения, которые подаются на разные точки схемы: базы транзисторов VT15 — VT17, базу транзистора VT14, базы транзисторов VT6 и VT7, базы тран­зисторов VT8 и VT9.

Нагрузкой транзисторов VT8 и VT9 являются генераторы тока на транзисторах VT18, VT19 и VT21, которые обеспечивают большое эквивалентное сопротивление. С этого каскада сигналы снимаются через два повторителя (VT21 и VT23). Далее сигнал проходит через VT26, VT27 и VT30, которые предназначены для усиления и формирования порогового напряжения, необходимого для открывания VT28 и VT29 выходного эмиттерного повторителя.



На рис. 1.239 приведена амплитудно- частотная характеристика. Зависимость максимального выходного напряжения от частоты при­ведена на рис. К240. Зависимости коэффициента усиления, коэффи­циента ослабления синфазного входного напряжения, входного тока и разности входных токов от напряжения питания показаны на рис. 1.241 — 1.244. Влияние напряжения питания на максимальное выходное напряжение, на максимальное синфазное входное напряже­ние, на напряжения смещения и относительную скорость нараста­ния выходного сигнала приведены на рис. 1,245 — 1.248. Влияние тем­пературы на входной ток и на разность входных токов проиллюстри­ровано на рис. 1.249 и 1.250.




                                           Рис. 1.238                                                                    Рис. 1.239



       Рис. 1.240                    Рис. 1.241                                Рис. 1.242                    Рис. 1.243



       Рис 1.244                                 Рис 1.245                     Рис. 1.246                    Рис. 1.247



       Рис. 1.248                                Рис. 1.249                                Рис. 1.250



       Рис. 1.251                    Рис. 1.252

Схема включения корректирующего конденсатора и балансирую­щего потенциометра Rб приведена на рис. 1.251. При использовании усилителя в схеме повторителя сигналов (рис. 1.252) необходимо применять элементы следующих номиналов: С1=3 — 10 пФ (емкость коррекции), Сн=50 пФ, R1 = 10 кОм, R3=10 кОм, R2=R1RUI(R1 + + R3), Rн=2 кОм, Rб=10О кОм (балансирующий потенциометр), Ск = 3 — 10 пФ (емкость частотной коррекции).
