Бумажные и металлобумажные конденсаторы


Бумажные конденсаторы являются наиболее распространен­ной разновидностью конденсаторов постоянной емкости, содержат одну или несколько секций из двух металлических лент (как пра­вило, из алюминиевой фольги), служащих обкладками. Последние - разделены двумя или более -лентами конденсаторной бумаги, яв­ляющейся диэлектриком. Секции помещают в цилиндрический или прямоугольный корпус. В корпусе вмонтированы элементы гермети­зации (проходные стеклянные или керамические изоляторы, резино­вые шайбы или детали из эпоксидных композиций), через которые проходят внешние проволочные или лепестковые токоотводы.

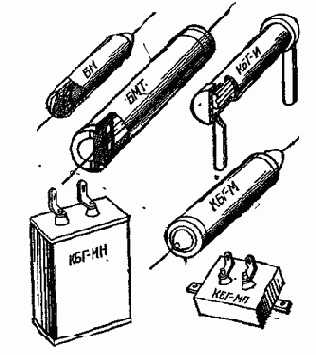

Рис. 5. Бумажные конденсаторы

По конструкции различают бумажные конденсаторы цилиндри­ческой (БМ, БМТ, КБГ-М, КБГ-И, К40П-1, К40П-2, К40У-9, К40-13 и др.) и прямоугольной (КБГ-МП, КБГ-МН, БГТ, К40У-5 и др.) формы (рис. 5). Они характеризуются широким интервалом емко­стей (от тысячных долей до десятков микрофарад), номинальных напряжений и диапазоном рабочих температур (от — 60 до -т-125сС). В зависимости от номинального напряжения их подраз­деляют на низковольтные (К40) — до 1600 В и высоковольтные (К41) — от 1600 и выше. Основные электрические характеристики некоторых бумажных конденсаторов приведены в табл. 22.

Бумажные конденсаторы применяют в схемах, рассчитанных на длительную работу при заданном напряжении, допускающих невы­сокую точность и стабильность емкости. Кроме того, их можно использовать в качестве блокировочных, развязывающих, разделитель­ных и фильтрующих элементов в цепях с постоянным и переменным напряжением и в импульсных режимах.

Таблица 22

Конденсатор

Диапазон рабочих температур, °С



Номиналь­ное напря­жение, В

Пределы номиналь­ных емкостей, мкф



БМ

От — 60 до

+ 70

150

0,033 — 0,047



200

0,0033 — 0,022



300

0,00047 — 0,0022



МВТ

» — 60 »

+ 100

400

0,00047 — 0,22



600

0,001 — 0,022



КБГ-И

» — 60 »

+70

200

0,001 — 0,1



400

0,0015 — 0,05



-

-

600

0,00047 — 0,03



КБГ-М

» — 60 » .

+ 70

200

0,04 — 0,25



400

0,07 — 0,25



600

0,01 — 0,15



КБГ-МН

» — 60 »

+ 70

. 200

1 — 10



400

1 — 8



600

0,5 — 6



1СОО

- 0,25 — 4



1600

0,25 — 2



КБГ-МП

» — 60 »

+ 70

200

0,5 — 2



600

0,25 — 1



,

1000

0,1-0,5



1500

0,1 — 0,25



К40-13

» — 60 »

+ 100

200

0,01 — 1



400

0,0047 — 0,33



630

0,0047 — 0,22



К40У-9

» — 60 »

+ 125

200

0,00047 — 1



400

0,047 — 0,68



630

0,00047 — 0,47



Конденсатор

Диапазон рабо­чих температур, °С

Номинальное напряжение, В

Номинальные емкости, мкФ

МБМ

От — 60 до

+70

160

0,05; 0,1; 0,25; 0,5; 1

От — 60 до 1 + 100

250 500 750 1000 1500

0,05; 0,1; 0,25; 0,5; 1 0,05; 0,1; 0,25; 0,5 0,05; 0,1; 0,25 0,05; 0,1 0,05

МБГЦ

От — 60 до +70

200 400 600 1000

0,25; .0,5; 4 0,1; 0,25; 0,5 0,05; 0,1; 0,25 0,1; 0,25

МБГТ

От — 60 до + 100

160 300 500 750

1; 2; 4; 10; 20 0,5; 1; 2; 4; 10 0,25; 0,5; 1; 2; 4; 10 0,1; 0,25; 0,5; 1; 2; 4; 10

МБГО

От — 60 до

+ 70

160 300 400 500 600

2; 4; 10; 20; 30 1; 2; 4; 10; 20; 30 1; 2; 4; 10; 20 0,5; 1; 2; 4; 10; 20 0,25; 0,5; 1; 2; 4; 10

К42У-2

От — 60 до +70

160

0,047; ОД; 0,15; 0,22; 0,33; 0,47; 0,68; 1

От — 60 до + 100

250 400

0,047; 0,068; 0,1; 0,15; 0,22; 0,33; 0,47; 1 0,033; 0,047; 0,068; 0,1; 0,15; 0,22; 0,33; 0,47

То же

630 1000

0,015; 0,022; 0,033; 0,047; 0,068; 0,1; 0,15; 0,22 0,01; 0,015; 0,022; 0,033; 0,047; 0,068; 0,1; 0,15; 0,22

1600

00047; 0,0068; 0,0 lj 0,015; 0,022; 0,033; 0,047; 0,068; 0,1


Таблица 24

Конденсатор

Номинальное напряжение, В

Номинальная емкость

К70-6

35

0,018; 0,022; 0,027; 0,033; 0,039; 0,047j

0,056; 0,068; 0,082; 0,1 мкФ

50

22; 27; 33; 39; 47; 56; 68; 82; 100;

120; 150; 180; 220; 270; 330; 390;

470; 1200; 1500; 1800; 2200; 2700}

3300; 3900; 4700; 5600; 6800; 8200 пФ?

0,01; 6,012i 0,015 мкФ

К71П-2

100

0,01; 10.012; 0,015; 0,018; 0,022; 0,027j

0,033, 0,039; 0,047; 0,056; 0,068; 0,082;

0,1 мкФ

К74-8

50

0,1 — 0,25 мкФ

100

0,001 — 0,0068; 0,01 — 0,1 мкФ

200

0,001 — 0,0068; 0,01 — 0,068 мкФ

400

0,001 — 0,0068; 0,01 — 0,047 мкФ

63ft

0,001 — 0,0068; 0,01 — 0,022 мкФ

Металлобумажные конденсаторы в качестве обкладок ( вместо фольги) имеют тонкий слой металла, нанесенный на ди­электрик — (конденсаторную бумагу). Металлизированные обклад-кн обеспечивают при пробое конденсатора самовосстановление изо­ляции и используются в тех же цепях.электрической схемы, что и бумажные с фольговыми обкладками Подобно бумажным они обладают широкими пределами емкостей и номинальных напряже­ний при значительно меньших габаритах, однако уступают бумаж­ным конденсаторам по стабильности сопротивления изоляции. Ха­рактеристики .некоторых металлобумажных герметизированных кон­денсаторов приведены в табл. 23.

Металлобумажные конденсаторы предназначены для работы в цепях постоянного и пульсирующего токов. Однако амплитудное значение напряжения переменной составляющей (в процентах от номинального) не должно превышать на частоте 50 Гц 20 %; 100 Гц 15 %; 400 Гц 10 %; 1000 Гц 5 %; 10 кГц 2 %.

Малогабаритные герметизированные Металлобумажные конден­саторы К42У-2, предназначенные для замены конденсаторов МБМ, более устойчивы к действию влаги и механических нагрузок.
