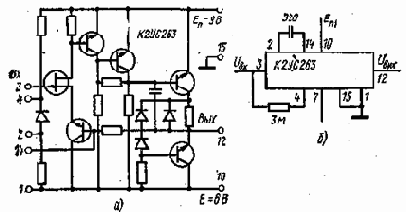

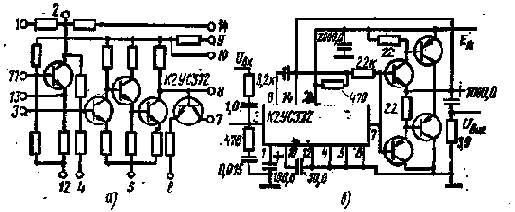

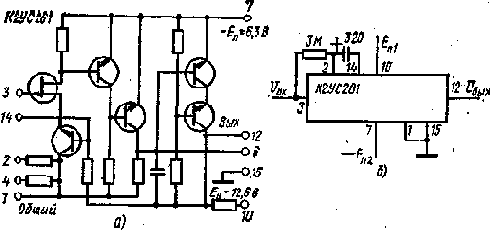

Гибридные линейно-импульсные микросхемы




Микросхемы серии К218



Выпускают в прямоугольном металлостеклянном корпусе с 14 выводами (рис. 150, а, б) массой 1,8 г.

Рис. 151. Усилитель промежуточной час­тоты

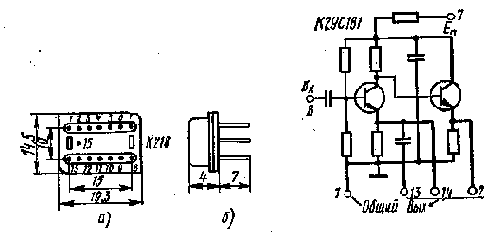

Рис. 150. Общий вид, основные размеры и обозначение выво­дов микросхем К218 (а) и вид сбоку (б)



К2УС181. Усилитель промежуточной частоты (рис. 151)



Напряжение источника питания, В ....... 6,3

Потребляемая мощность, мВт ......... 62

Коэффициент усиления............ 5

Неравномерность частотной характеристики, дБ . . 2,3 Линейный участок амплитудной характеристики, мВ;

по входу............... 30

по выходу ................ 200

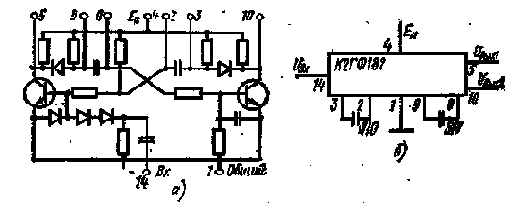

К2ГФ181. Автоколебательный мультивибратор (рис. 152, а, б)

Напряжение источника питания, В ....... 6,3

Потребляемая мощность, мВт ......... 86

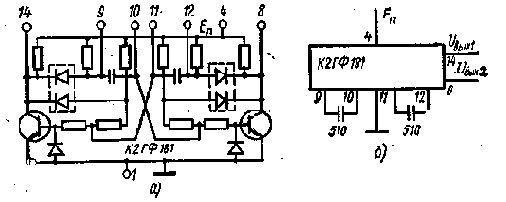

Рис. 152. Автоколебательный мультивибратор (а) и схема его включения (б)



Частота следования выходных им­пульсов с навесными элементами . от 50 Гц до

0,6 МГц

Амплитуда выходных импульсов, В 2,8

Длительность выходных импульсов, икс:

фронта .......... 1

спада.......... 0,2

Период повторения выходных им­пульсов, мкс:

с навесными конденсаторами . 4

без навесных конденсаторов . 06 — 1,5

Сопротивление нагрузки, кОм . , 2

Емкость нагрузки, пФ .....  100

Рис. 153. Ждущий мультивибратор (а) и схема его включения (б)



К2ГФ182. Ждущий мультивибратор (рис. 153, а, б)



Напряжение источника питания,. В 6,3

Потребляемая мощность, мВт . , 76

Параметры входных импульсов

Амплитуда, В .,,...., 2,5 — 6

Полярность ...... s . ,, отрицательная

Длительность, мкс ...... 0,3

Частота следования, кГц .... 250

Напряжение помехи, В .... « 0,8

Параметры выходных импульсов

Амплитуда, В .,....., 2,8

Длительность, мкс:

с навесным элементом .... 2

без навесного Элемента 0,8 — 1,5

фронта.......... 1

спада.........., 0,15

Сопротивление нагрузки, кОм . . 2

Емкость нагрузки, пФ . 100



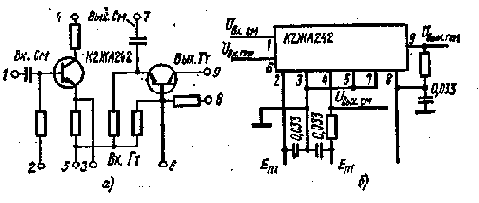

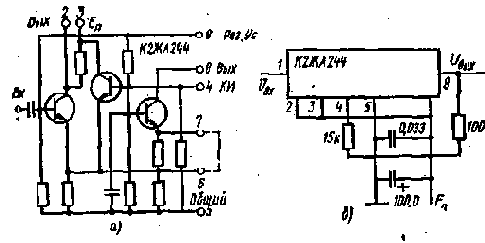

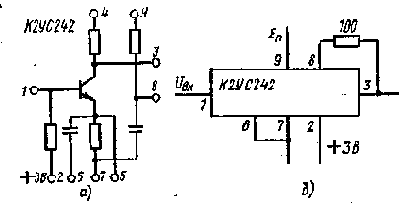

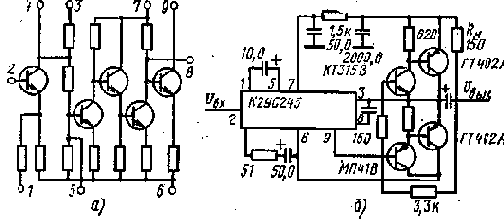

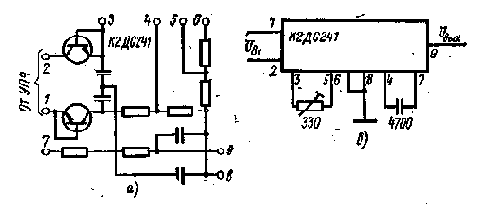

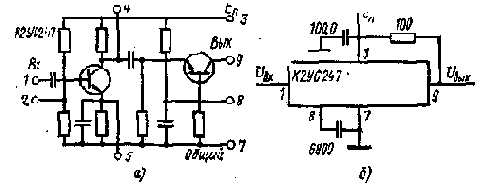

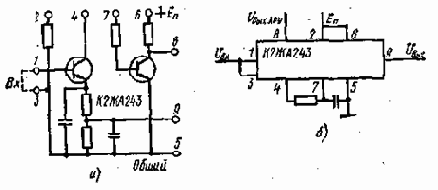

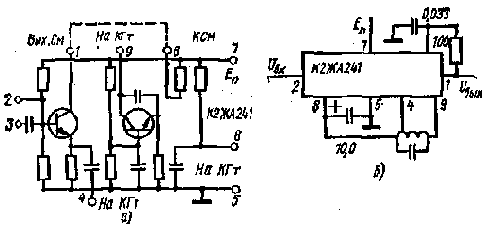

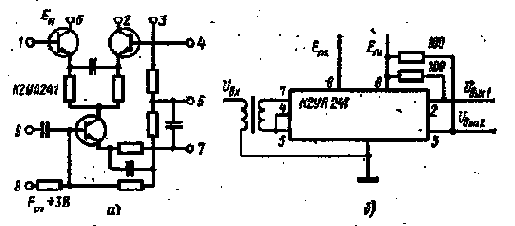

Микросхемы серии К224



Гибридные микросхемы, используемые в радиовещательных и телевизионных приемно-усилительных устройствах, выпускают в прямоугольном металлополимерном корпусе с 9 выводами (р»~-154, с, б), массой 3 г, с диапазоном рабочих температур от — 30 до +50°С.
