СПРАВОЧНИК МОЛОДОГО РАДИСТА


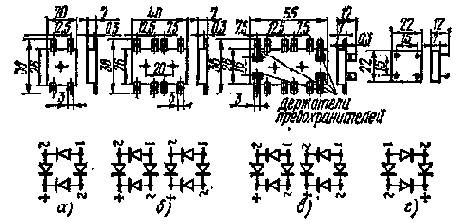

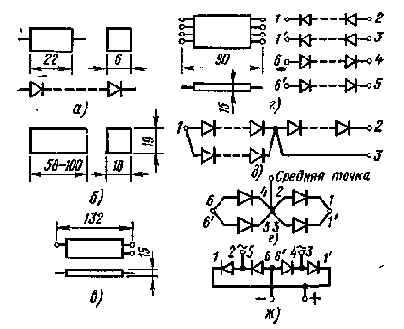

Характеристики и параметры выпрямительных и универсальных диодов


Выпрямительные диоды служат для выпрямления переменного тока низкой частоты. В основе выпрямительных свойств этих диодов лежит принцип односторонней проводимости электронно-дырочных р-и-переходов.

Универсальные диоды используют в различной радиоэлектрон­ной аппаратуре в качестве выпрямителей переменного тока высбКйх

и низких частот, умножителей и преобразователей частоты, детекто­ров больших и малых с7итналов и т. д.

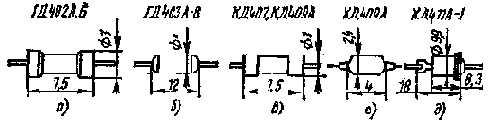

Диапазон рабочих токов и напряжений выпрямительных и уни­версальных диодов очень широк, поэтому они выпускаются как с точечным (рис. 35,а), так и плоскостным (рис. 35,6) р-n-переходом в структуре полупроводника с площадями от десятых долей квад­ратного миллиметра до несколь­ких квадратных сантиметров. Обычно в универсальных диодах используются переходы с малыми площадями и емкостями, но с от­носительно высокими значениями прямых токов и обратных напря­жений. Этим требованиям удовлет­воряют точечные, микросплавные плоскостные и мезапланарные дио­ды. Характеристики и параметры универсальных диодов те же, что и у выпрямительных диодов.

Вольтамперная характеристи­ка (ВАХ) выпрямительных диодов выражает зависимость тока, про­ходящего через диод, от значения и полярности приложенного к нему постоянного напряжения (рис. 36). Прямая ветвь характеристики Iпр=ф(UПр) показывает зависи­мость .тока через диод при прямой пропускной полярности приложен­ного напряжения. Сила прямрго тока (участок О А) экспоненциаль­но зависит от приложенного к диоду прямого напряжения и может достигать больших значений при малом (порядка 0,3 — 1 В) падении напряжения на диоде.


Рис. 35. Устройство диодов:

с — точечного, б — плоскостного; 1 — тоководы, 2 — корпус, 3 — монокристалл, 4 — изолятор

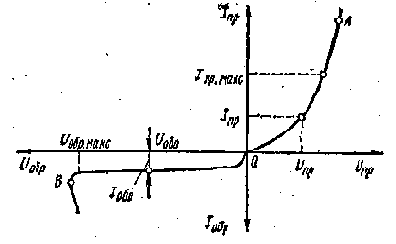

Рис. 36. Вольтампецная характеристика выпря­мительных диодов

Обратная ветвь характеристики Iобр=ф(Uобр) соответствует не­проводящему направлению тока через диод при обратной полярно­сти приложенного к диоду напряжения.
