Импульсные диоды


Импульсные диоды пригодны к работе в быстродействующих импульсных схемах с очень малым (менее 1 икс) временем переклю­чения их из проводящего в непроводящее состояние Время переключения этих диодов в основном определяется временем накопления в базе и экстракции неосновных носителей заряда За счет уменьше­ния площади р-л-перехода обеспечивается малая емкость диодов.

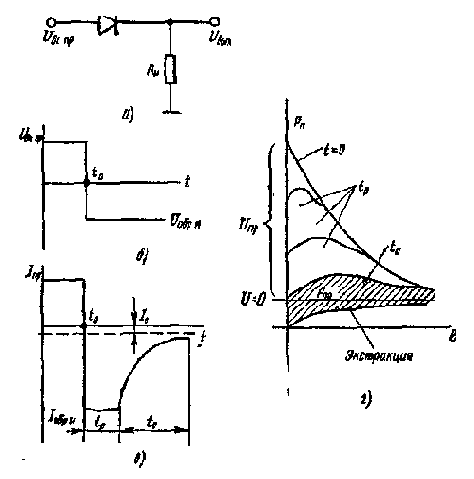

Рис 42 Схема включения импульсного диода (а), эпюры прило­женного импульсного напряжения (б), тока (в) и процессы в базе (г)

Свойства импульсных диодов оценивают теми же характеристи­ками и параметрами, что и у выпрямительных диодов. Импульсные свойства диодов дополнительно характеризуются величиной заряда

Переключения Qn или временем восстановления. Заряд переключения нормируется при заданном прямом и обратном напряжении. Он пред­ставляет собой полный электрический заряд, переносимый во внеш­нюю цепь обратным током диода после его переключения с прямого тока на импульсное обратное напряжение.

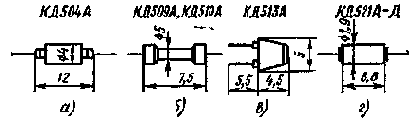

Рис. 43 Общий вид и габаритные размеры импульсных диодов (а — г)

Под воздействием прямого входного напряжения UBX пр (рис 42, а, б) через диод проходит прямой ток IПр (рис. 42, в), который оп­ределяется как прямым напряжением UПр, так и сопротивлениями прямосмещенного перехода гпр и нагрузки RH (см. рис. 42, а). В момент времени to (см. рис. 42, б) меняется полярность приложенного напряжения на обратное U0бр и, вследствие чего из­меняется на обратное и направление тока (рис. 42, в). Однако нако­пившиеся в базе неосновные носители некоторое время удерживают переход под прямым смещением, в результате чего сопротивление перехода остается небольшим и через диод проходит относительно большой обратный ток IОбр и, превышающий обратный ток устано­вившегося режима Iо (Iобр и > Iо). Сила этого тока определяется зна­чением обратного напряжения U0бр и и сопротивлением нагрузки RH. В интервале времени рассасывания tp происходит экстракция ды­рок из базы в змиттерную область р и одновременно их частичная рекомбинация.
К концу этого процесса концентрация дырок рп в базе снижается до равновесной рпо (имеющей место при потенциа­ле перехода U=0, рис. 42, г), переход получает обратное смещение, его сопротивление становится большим (rдиф=rобр), вследствие че­го ток через переход снижается (см. рис. 42, в). Время tc, В тече» ние которого происходит спад импульса тока до исходного значе­ния Iо, соответствующего равновесному режиму, называют временем восстановления (tВ0с = tс). Диффузионные диоды с плавными пере­ходами и тонкой базой обладают меньшим временем восстановления, чем точечные и сплавные с резкими р-д-переходами

Емкость импульсных диодов колеблется от 0,5 до 15 пФ. Поте­ри, а также частотные и импульсные свойства диодов характеризу­ет выходное напряжение UВых, снимаемое с нагрузки RH (см рис. 42, о) Для диодов, работающих на прямой ветви ВАХ, т. е на включение, важен температурный коэффициент напряжения ТКН, характеризующий стабильность Uпр в рабочем диапазоне температур.

Кремниевые импульсные диоды КД504А применяют в радиотех­нических и измерительных устройствах, схемах детектирования, эле­ментах ЭВМ и выпускают в металлостеклянном светонепроницаемом корпусе (рис. 43, а) с гибкими выводами, массой до 0,7 г, с диапазоном рабочих температур от — 60 до +100°С. Электрические па­раметры диодов приведены ниже.

Постоянное прямое напряжение, В, при IВр=100 мА и температуре, °С:



25.................. 1,2

 — 40 .................. 1,4

Постоянный обратный ток, мкА, при U06p=40 В и тем­пературе, °С:

25 ................. 2

100................ 100

Заряд переключения, Кл, при IПр=300 мА и

UобР = 30 В.............. 1,5-10~8

Максимально допустимое постоянное обратное напряжение, В, при температуре от — 60 до

+ 100° С................ 40

Максимально допустимый прямой ток, мА, при температуре, °С:

от — 60 до +35........... 240

100................ 80

Максимально допустимый импульсный прямой ток, А, при Тимп<10 мкс и температуре, °С:

25............... . 1



100................ 0,3

Емкость, пФ, при температуре 25 °С 4

Кремниевые импульсные диоды КД509А, КД510А применяют для импульсных радиоэлектронных устройств и выпускают в стеклянном светонепроницаемом корпусе (рис. 43, б) с гибкими выводами, с ди­апазоном рабочих температур от — 55 до +85 °С. Срок службы 15000 ч. Электрические параметры диодов приведены ниже.

КД509А КД510А

Постоянное прямое напряжение, В, при IПр= 100 мА и температуре, °С:

25............ 1,1

 — 55........... 1,5

Постоянный обратный ток, мкА, при Uобр=50 В и температуре, °С:

25............ 5

85............ 100

Заряд переключения, пКл, при IПр=50 мА и Uобр = 10 В...... более 400

Допустимое постоянное обратное

напряжение, В ........ 50

Допустимый постоянный прямой ток, мА, при температуре, °С:

25............ 100 200

85............ 50 100

Допустимый импульсный прямой ток, А, при ТИМП <10 мкс и темпера­туре 25 °С.......... 1,5

Допустимое импульсное обратное напряжение, В; при ТйМп<2 мкс и скважности 10......... 70

Емкость, пФ, при U0бр<50 мВ , 4

Кремниевые импульсные диоды КД513А применяют в широко­полосных ограничителях и~ детекторах, элементах ЭВМ среднего и высокого быстродействия и выпускают в пластмассовом корпусе (рис. 43, в) с гибкими выводами, массой 0,11 г, с диапазоном рабо­чих температур от — 60 до +85°С. Срок службы 10000 ч. Электри­ческие параметры диодов приведены ниже.

Постоянное прямое напряжение, В, при IПр= 100 мА и температуре 25 и 85 °С...... 1,1

Постоянный обратный ток, мкА, при U0бр=50 В и температуре,°С:

+25 и — 60.............. 5

85.................. 100

Заряд переключения, пКл, при Iпр=50 мА и Uобр=10 В................ 400

Допустимое постоянное обратное напряжение, В . 50 Допустимый постоянный прямой ток, мА, при тем­пературе, °С:

от — 60 до +35............. 100

85.................. 50

Импульсный прямой ток, А, при Тимп=10 МКС, скважности более 20 и температуре от — 60 до +35 °С ............. 1,5

Импульсное обратное напряжение, В, при Тимп =2 мкс и скважности 10.......... 70



Емкость, лФ............... 4

Кремниевые импульсные диоды КД521(А — Д) применяют в ши­рокополосных ограничителях и детекторах, элементах ЭВМ среднего и высокого быстродействия и выпускают в пластмассовом корпусе (рис. 43, г) с гибкими выводами, массой 0,15 г, с диапазоном рабо­чих температур от — 60 до +125°С. Срок службы 15000 ч.

Диоды маркируют одной широкой и двумя узкими цветными по-.лосами: КД521 А — синими, КД521Б — серыми, К Д 521В — желтыми, КД521Г — белыми, КД521Д — зелеными. Электрические параметры диодов приведены в табл. 84.

Параметры

Типы диодов

КД521А

КД521Б

КД521В

КД521Г

КД521Д

Постоянное пря-











мое напряжение, В, при Iпp= 20 мА и тем-











пературе, °С:











+25

1

1

1

1

1

 — 60

1,5

1,5

1,5

1,5

1,5

Постоянный об-











ратный ток, мкА,

При Uобр макс И











температуре, °С:











+ 25 и — 60 125

1 100

1

100

1

100

1

100

1

100

Заряд переключе­ния, пКл, при Uобр = 10 В

200

200

200

200

200

Допустимое об­ратное напряже­ние, -В:











постоянное

75

60

50

30

12

импульсное

80

65

55

35

15

При ТИмп =

!=2 мкс и скважности более 10









-

Допустимый постоянный прямой ток, мА, при темпе­ратуре, °С:

от — 60 до +50.............. 50

125...................... 20

Допустимый импульсный прямой ток, МА, при Тимп< 10 мкс и температуре, °С: .

от-60 до+150.............. 500

125 ,................200

Емкость, пф, при Uобр = 0 ........... 10

Кремниевые импульсные диоды КД522 (А, Б) применяют в ши-. рокополосных ограничителях, детекторах, схемах ЭВМ и выпускают в пластмассовом кЪрпусе (см. рис. 44, г) с гибкими выводами, мас­сой 0,2 г, с диапазоном рабочих температур от — 55 до +85 С.


Диоды маркируют цветными полосками: КД522А — два кольца, КД522Б — три кольца. Электрические параметры диодов приведены в табл. 85.

Таблица 85

Параметры

Типы диодов

КД522А

КД522Б

Постоянное прямое напряжение, В, при IПр= 100 мА и температуре, °С:

25

1,1

1,1

55

1,5

1,5

Постоянный обратный ток, мА, при тимп< <10 мкс, скважности более 10 и темпера­туре, °С:





+ 25 и — 60

2

5

85

50

50

Заряд переключения, пКл, при Iпр=50 мА и

400

400

Uобр.и=10 В





Допустимое обратное напряжение, В:





постоянное

30

50

импульсное при тиив — 10 мкс и скважно-

40

60

сти более 10 .





Импульсный прямой ток, мА, при температуре, °С:

от — 55 до +35 . . . .......1500

85 ................. 850
