Каскады предварительного усиления


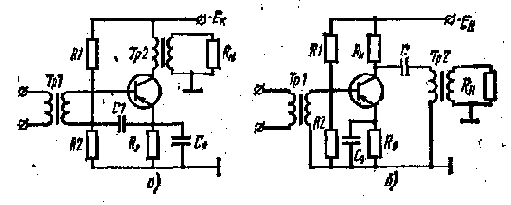

Общие сведения. Предварительный усилитель усиливает коле­бания напряжения или тока источника сигнала до значений, кото­рые необходимо подать на вход оконечного каскада для получения в нагрузке заданной мощности. Предварительный усилитель может быть одно- и многокаскадным. Транзисторы в каскадах предвари­тельного усиления включают с ОЭ, а лампы — с общим катодом, что позволяет получить наибольшее усиление. Включение транзистора с ОБ целесообразно во входных каскадах, работающих от источника сигнала с малым внутренним сопротивлением. Для уменьшения нелинейных искажений в каскадах предварительного усиления предпочтителен режим А. По виду связи между каскада­ми (при многокаскадном выполнении усилителей) различают усили­тели с емкостной, трансформаторной и гальванической связью (уси­лители постоянного тока).

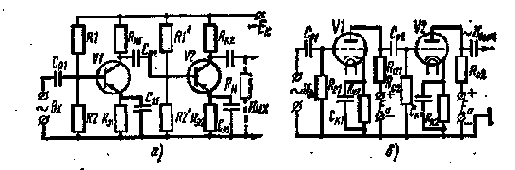

Рис. 92. Транзисторная (а) и ламповая (б) схемы усилителя

Усилители с емкостной связью. Усилители с емкостной или ЯС-бвязью имеют широкое применение.. Они просты в конструкции и наладке, дешевы, обладают стабильными характеристиками, на­дежны в работе, имеют небольшие размеры и массу. Типовые схе­мы усилителя на транзисторах и лампах с емкостной связью пока­заны на рис. 92, а, б.

Режим транзистора в схеме задается напряжением источника Ек и смещением с делителя R1R2; резистор R31 совместно с дели­телем смещения R1R2 осуществляют температурную стабилизацию режима; конденсатор СЭ1 исключает отрицательную обратную связь по переменной составляющей тока. Напряжение сигнала Uах, подлежащее усилению, подводится к цепи базы VI через конден­сатор Срь разделяющий по постоянному току источник сигнала и цепь базы первого каскада усилителя. Между коллектором первого VI и базой второго V2 транзисторов включен разделительный кон­денсатор СР2, который не пропускает относительно высокий потен­циал с коллектора VI на базу V2.

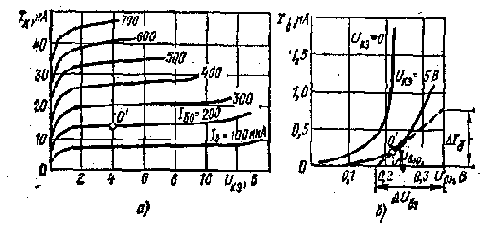

Коэффициент усиления каскада зависит от параметров усили­тельного элемента (транзистора, лампы), выходного сопротивления исследуемого каскада, входного сопротивления следующего каска-- да, а также от частоты, поскольку от нее зависят проводимость и коэффициент передачи транзистора.
