Светодиоды


Основой полупроводниковых светодиодов является электронно-дырочный переход, который излучает свет при прохождении через него прямого тока. Излучение светодиодов может лежать в видимой части спектра или в инфракрасном диапазоне.

Эффективность работы светодиодов оценивают следующими па­раметрами.

силой света IL — световым потоком, излучаемым светодиодом, в направлении, перпендикулярном плоскости кристалла;

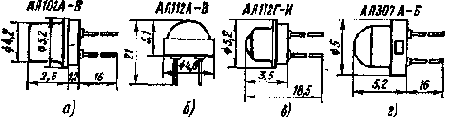

Рис. 51. Общий вид и габаритные размеры светодиодов (а-г)

Таблица 104



Параметры

Типы светодиодов

АЛ102А

АЛ102Б

АЛ102В

АЛ102Г

Яркость свечения, кд/м2

5

40

50

10

Постоянное Прямое напря-

3,2

4,5

4,5

3

жение, В





1



Обратное напряжение, В

6

6

6

 —

Постоянный прямой ток,









мА, при температуре, °С:









50 — 70

10

10

20

10

от — 60 до +50

10

20

20

10

яркостью L — отношением силы света светодиода к площади светящейся поверхности;

постоянным прямым напряжением Uпр — напряжением на свето­диоде при прохождении постоянного прямого тока;

Максимально допустимыми постоянными прямым током Iпр.макс и обратным напряжением Uобр.макс, при которых обеспечивается за­данная надежность при длительной работе светодиода.

Фосфидагаллиевые свётодиоды АЛ102 (А — Г) (рис. 51, а) при­меняются в качестве световых индикаторов красного (АЛ102А, Б. Г) и зеленого (АЛ102В) свечения с диапазоном рабочих температур от — 60 до + 70 °С. Электрические параметры светодиодов--приведе­ны в табл. 104.

Таблица 105

Типы светодиодов

Параметры

АЛ112А

АЛ112Б

АЛП2В

АЛП2Г

АЛ 112 Д

АЛ112Е

АЛП2Ж

АЛ112И

Яркость свечения, кд/м2,

1000

600

250

350

150

1000

600

250

при Iпр=10 мА

Постоянное прямое на-

2

2

2

2

2

2

2

2

пряжение, В, при IПр=

= 10 мА и температу-

ре 25°С

Максимально допусти-

10

10

10

11

11

11

11

11

мый постоянный пря-

мой ток, мА


Алюминиймышьякгаллиевые свётодиоды АЛ 112 (А — И) (рис. 51, б, в) используются в качестве индикаторов красного свечения и выпускаются с, диапазоном рабочих температур ot — 60 до +70°С, Электрические параметры приведены в табл. 105.

Арсенидогаллиевые свётодиоды АЛ307 (А, Б) (рис, 51, г) ис­пользуются в качестве индикаторов красного свечения и выпускают­ся с диапазоном рабочих температур от — 60 до +70°С. Электриче-ческие параметры светодиодов приведены в табл. 106.

Таблица 106

Параметры

Типы светодиодов

АЛ307А

АЛ307Б

Сила света, мкд, при Iпр=10 мА

0,15

0,3

Постоянное прямое напряжение, В, при

Iпр=10 мА

2



2



Максимально допустимый постоянный пря мой ток, мА

20

20

Максимально допустимое обратное напряжение, В

2

2
