Усилители постоянного тока


Общие сведения. Усилители постоянного тока УПТ могут уси­ливать электрические колебания со спектром частот от 0 до fв, оп­ределяемой назначением и условиями работы. По принципу дейст­вия различают усилители прямого усиления и. с преобразованием. В усилителях постоянного тока с преобразованием усиливаемый постоянный ток преобразуется в переменный и усиливается с по­следующим выпрямлением (усиление с модуляцией и демодуляцией сигнала — МДМ).

Особенность схем УПТ прямого усиления, наличие гальвани­ческой (непосредс№енной) связи между выходным электродом уси­лительного элемента (коллектором, анодом) одного каскада и входным электродом усилительного элемента (базой, сеткой) сле­дующего каскада. При этом цепь связи между каскадами не содер­жит реактивных элементов (конденсаторов, трансформаторов), поэтому возможно прохождение сигналов любой частоты (вплоть до нулевой).

Гальваническая связь, хорошо передавая перепады потенциа­лов и медленные изменения токов между каскадами, затрудняет установку режима работы усилительного элемента, вызывает не­стабильность работы самого усилителя. При изменениях напряже­ния источников питания и режимов работы усилительных элемен­тов или их параметров возникают медленные изменения токов, которые через цепи гальванической связи передаются на вход усили­теля и приводят к изменениям выходного сигнала. Эти изменения выходного сигнала неотличимы от изменений, вызванных воздей­ствием полезного сигнала на входе усилителя.

Дрейф нуля и способы его снижения. Изменения выходного напряжения, обусловленные внутренними процессами в усилителе (нестабильностью напряжения источников питания, или параметров активных и пассивных элементов схемы, изменениями температу­ры окружающей среды и т. д.) и не связанные со входным напря­жением, называют дрейфом нуля усилителя. Абсолютный дрейф нуля характеризуется максимальным изменением выходного напря­жения при отсутствии сигнала на входе (при замкнутом входе) усилителя за определенный промежуток времени.
Напряжение дрейфа, приведенное ко входу усилителя, равно отношению напря­жения абсолютного дрейфа к коэффициенту усиления усилителя:

Uдр.вх = U др.вых.макс/K.

Значение этого напряжения ограничивает минимально различи­мый входной сигнал (т. е. определяет чувствительность усилителя). Для нормальной работы усилителя напряжение дрейфа не должно превышать заданного минимального напряжения усиливаемого сиг­нала. Если напряжение дрейфа на входе усилителя окажется того же порядка или больше напряжения сигнала, уровень искажений усили­теля превысит допустимую величину, что может вызвать смещение ра­бочей точки усилителя вне рабочей области характеристик усили­тельного элемента («дрейф нуля»).

Основными способами уменьшения напряжения дрейфа явля­ются: стабилизация напряжения или тока всех источников питания, влияющих на режим усилительного каскада; применение глубокой ООС; компенсация температурного дрейфа элементами с нелиней­ной зависимостью параметров от температуры; применение баланс­ных (мостовых) схем; преобразование постоянного тока, в перемен­ный и усиление переменного тока с последующим выпрямлением.

Схемы усилителей постоянного тока. Важными задачами при построении схем УПТ являются согласование потенциалов (на вхо­де усилителя, в точках соединения каскадов, и на выходу, при под­ключении нагрузки) и обеспечение стабильности работы при изме­нениях режимов и параметров элементов схемы. Усилители постоян­ного тока могут быть одно- и двухтактными.

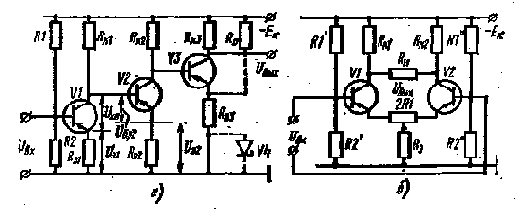

Рис. 98. Схемы усилителя постоянного тока с непосредст­венной связью (а) и параллельного балансного каскада (б)

В однотактной схеме УПТ прямого усиления (рис. 98, а) на­пряжение сигнала с выхода одного усилительного элемента непо­средственно поступает на вход следующего усилительного элемента. Одновременно с напряжением сигнала на вход следующего усили­тельного элемента (например, V2) поступает напряжение питания цепи предыдущего транзистора VI. Для согласования потенциала коллектора транзистора VI с потенциалом базы последующего кас­када на транзисторе V2 следует скомпенсировать коллекторное на­пряжение первого каскада.




С этой целью в эмиттерную цепь V2 включают резистор Raz, в результате чего напряжение смещения цепи базы транзистора V2 Uбэ2 = Uкэ1 + Uэ1 — UЭ2. Для получения требуемого тока коллектора в транзисторе V2 напряжение U3n на резисторе RЭ2 должно превышать напряжение U3i на резисторе Rзь Потенциалы коллекторов последующих транзисторов должны быть высокими. Эти требования выполняются уменьшением сопротивлений Rк и увеличением R3 последующих каскадов, т. е. выбором RK3<Rк2<RK1 и Rэз>RЭ2>Rэ1. При таком выборе резисторов Rк и Ra снижается усиление последующих кас­кадов. Следует учитывать, что резисторы R3i, Raz и Rэз в схеме УПТ не только компенсируют коллекторное напряжение, поступаю­щее на базу, но и осуществляют стабилизацию режима транзисто­ров за счет ООС по току. Благодаря ООС параметры усилителя (Кв, Кт, rвх, rвых) в меньшей степени зависят от параметров тран­зистора и обладают большей стабильностью при их изменениях. Сопротивление R3 последнего каскада обычно выбирают из усло­вий получения необходимой стабильности режима работы, а нуж-ное смещение на базе устанавливают с помощью делителя RоRаз или- стабилитрона V4, подключаемого к цепи эмиттера (как пока­зано на рисунке пунктирной линией). Если эмиттерный ток тран« зистора меньше рабочего тока стабилитрона, в схему (для обеспе­чения его номинального режима) дополнительно вводят резистор rq.

Балансные схемы в сочетании со взаимной компенсацией, глу­бокой ООС и термокомпенсацией нелинейными элементами позво­ляют значительно увеличить стабильность УПТ. В большинстве случаев балансные схемы усилителей выполняют двухтактными. Для уменьшения дрейфа нуля применяют балансные схемы усилителей параллельного и последовательного типа.



Рис. 99. Структурная схема усилителя-преобразователя

В схеме параллельного балансного каскада (рис. 98, б) кол­лекторные резисторы RK1 и RК2 и внутренние сопротивления транзисторов образуют четыре плеча моста. К одной диагонали моста между цепями коллектор — эмиттер подключается напряжение пи­тания, а к другой (между коллекторами) — нагрузка.


Входной уси­ливаемый сигнал прикладывается к базам обоих транзисторов. При RK1=RK2 и идентичных транзисторах плечи моста симметричны. Если сигнал на входе схемы отсутствует (Uи=0), разность потен­циалов между коллекторами VI и V2 также равна нулю. Если Uвх=/=0, потенциалы на коллекторах транзисторов получают одинаковые по величине, но разные ло знаку приращения (AUK1 = .=. — АUка), вследствие чего , в нагрузке появляется ток.

Балансные каскады парал­лельного типа могут быть ис­пользованы в качестве первых высокостабильных каскадов многокаскадных усилителей, а также в качестве выходных каскадов, если нужно получить симметрично изменяющееся напряжение (например, для отклоняю­щих пластин осциллографической трубки) или симметрично изменяющийся ток (например, для отклоняющих катушек электронно-лучевых трубок, обмоток реле). Высокая стабильность выходных данных объясняется тем, что изменения режима (темпе­ратуры, напряжения источника) в симметричной схеме приводят к одинаковым изменениям потенциалов на коллекторах, поэтому вы­ходное напряжение и ток в нагрузке не меняются.

В симметричной схеме ток через резистор R9 можно считать не измененным (АIэ1= — АIэ2). Следовательно, обратная связь в схеме не возникает. Регулировкой сопротивления резистора связи R1 с отводом средней точки можно уменьшить колебания токов коллекторов. Резистор R1, являясь сопротивлением обратной свя­зи, снижает усиление, однако предотвращает закрывание одного из транзисторов при малейшем разбалансе базовых потенциалов, чем расширяет динамический диапазон входных сигналов.

Балансные каскады последовательного типа на транзисторах распрортранения не получили, поскольку обладают большим дрей­фом нуля.

Усилители постоянного тока прямого усиления обеспечивают усиление сигналов лишь в сотни микровольт и выше. Для усиления более слабых сигналов используют УЛТ с преобразованием посто­янного тока в переменный с последующим усилением и выпрямле­нием.

Структурная схема усилителя-преобразователя постоянного то­ка показана на рис. 99.Тип преобразователя Пр определяется ус* ловиями работы УПТ, Преобразователь возбуждается генератором низкой частоты ГНЧ, напряжение которого вместе с входным на­пряжением сигнала UВХ поступает на балансный модулятор БМ.

В модуляторе происходит амплитудная модуляция колебаний генератора напряжением сигнала. С выхода преобразователя моду­лированные колебаний проходят обычный усилитель низких частот УНЧ с узкой полосой пропускания (для снижения уровня помех) и подаются на детектор Дт. На выходе детектора из преобразован­ного сигнала фильтр Ф выделяет полезный сигнал, который пода­ется в нагрузку R.
